电容式 MEMS 麦克风有限元仿真建模

01

电容式 MEMS 麦克风介绍

关于麦克风(学名传声器,英文 Microphone),之前的文章有做过简要的分类和介绍。
各类型传声器(麦克风)的原理和分类
麦克风是把声压信号转换为电信号的声电换能器。
使用 MEMS(微机械加工)工艺做的微型麦克风,就是 MEMS 麦克风,用得最多的是电容式,或者叫静电式,利用静电力(机电力)转换振动和电信号。一般使用硅作为基底,也称为硅基麦克风。相比于传统的驻极体麦克风,产品一致性好、功耗低、耐冲击。
img 123
电容式 MEMS 麦克风尺寸非常小,mm 量级,在手机、平板、耳机、助听器等产品中均有广泛应用。
img 124
近些年也有些公司在开发压电式 MEMS 麦克风,利用压电效应转换振动和电信号。
img 125
麦克风的灵敏度表示麦克风的声电转换效率。定义为声压 1Pa 的声场中,麦克风的开路输出电压。利用声压驱动振膜变形,再将振膜振动转换为电信号。所以其灵敏度 S 等于输出的电压ΔV 与声压 P 的比值
img 126
对电容式麦克风来说,其声电换能机理是:声压驱动膜片振动,造成膜片和背板之间的空气间隙 d 发生变化,从而其电容值 C 变化,最终输出电压ΔV。ASIC 再读取平板电容的电压并进行处理。
噪声也是麦克风一个重要的性能指标,灵敏度-固有噪声即为麦克风信噪比。麦克风噪声主要来源于热噪声,或者说是机械热噪声。
MEMS 麦克风振膜材料常用 um 级别厚度的单晶硅、多晶硅、氮化硅等。

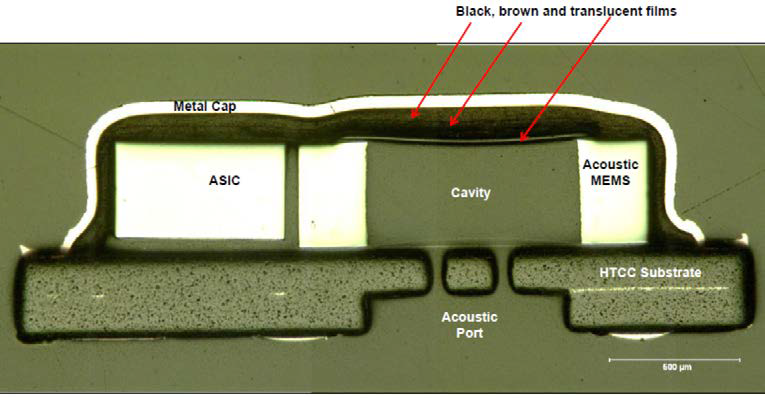

几款 MEMS 麦克风内部图像,底部是 PCB 板,顶部是金属外壳,内部由 MEMS 芯片(背板、振膜)、ASIC、印刷电路板、空腔等组件构成。
img 127
img 128
img 129

02

麦克风等效电路和有限元仿真

关于电容式麦克风的仿真,通常会采用集总参数拟合等效电路的方式,将电、结构、声都类比为电路进行计算,可以很快地计算其灵敏度和频率响应。
技术文档《Microphone Handbook Vol. 1: Theory》2.3.10 基于等效电路模型的麦克风建模
img 130
img 131img 132img 133
但由于 MEMS 电容式麦克风有很多细小尺寸的结构,需要考虑空气热粘性造成复杂的阻尼、腔体等效容积变化等影响,等效电路近似计算谐振峰的频率、谐振峰的高度会不太准确,且灵敏度的计算也会存在一定偏差。准确仿真还是需要采用有限元的方式进行计算。
img 134
仿真设置方法可以参考 Comsol 软件自带的案例库-声学模块-电声换能器下的这两个模型:
“Brüel & Kjær 4134 电容麦克风”
img 135img 136img 137
img 138
“轴对称电容麦克风”
img 139
img 140

03

电容式 MEMS 麦克风有限元仿真建模

电容式 MEMS 麦克风出于不同应用和工艺的考量,会有不同的封装方式。入声孔有些开在外壳上,有些开在 PCB 板上。
img 141
img 142
img 143
img 144
img 145
img 146

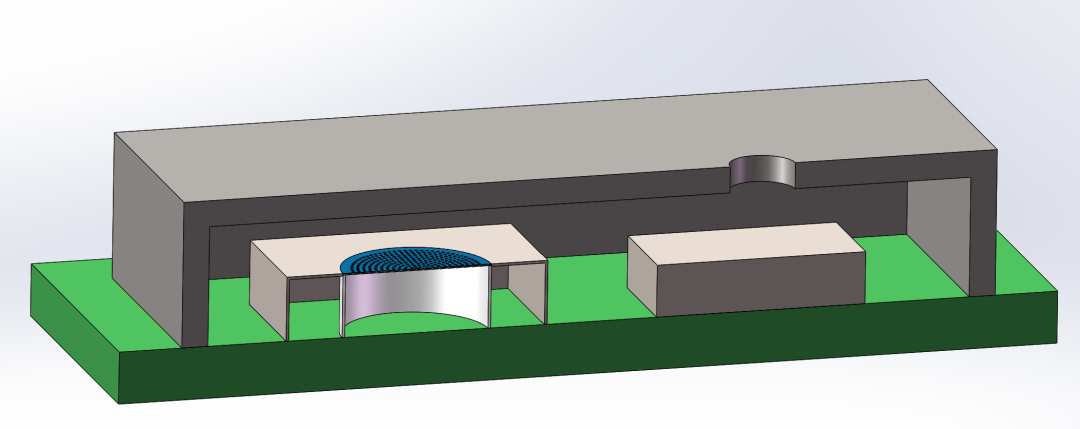

当然对有限元仿真来说,这几种封装方式没有本质区别,只是几何模型的差异。选取一种设计做仿真。
img 147
电容式 MEMS 麦克风的仿真涉及静电、结构、声、热耦合,还是比较复杂的。
仿真得到麦克风的频响曲线,1kHz 灵敏度-54dBV/Pa
img 148
膜片的谐振频率 51kHz,远远大于工作频段
img 149
空气谐振频率 22kHz,刚好对应频响曲线的高频峰。
img 150
这个谐振峰是由于入声孔和前腔谐振造成,通过入声孔尺寸和前腔容积的设计,可以调整麦克风的高频段响应。
img 151
以上转自辜磊文章
